Clip工藝雙面散熱封裝在低阻抗功率MOS上的應用與未來發展趨勢

引言:當散熱成為性能瓶頸

?

在功率半導體領域,一場靜默的散熱革命正在發生。當傳統單面散熱技術觸達極限,當AI服務器功耗突破千瓦級,當電動汽車的電機控制器在狹小空間內承受數百安培沖擊——雙面散熱Clip技術應運而生。這項被譽為功率MOS散熱終極方案的創新,正在重新定義低阻抗器件的性能邊界。

一、從單面作戰雙面夾擊:技術本質

?

1.1 傳統封裝的散熱困境

?

傳統PDFN5×6-8L封裝僅通過底部PCB散熱,熱量傳導路徑單一。當電流超過200A時,結溫快速攀升,導致:

?

l? RDS(on)隨溫度升高40%,效率驟降

?

l? 空氣熱阻RθJA普遍>30°C/W,散熱瓶頸明顯

?

l? 功率循環壽命<10萬次,可靠性受限

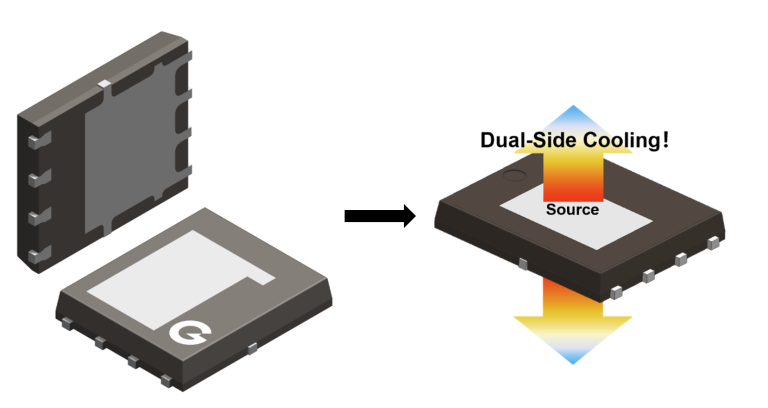

1.2 雙面散熱的架構革命

?

銀河微電的PDFN5×6DSCDual-Side Cooling)封裝通過三大創新實現雙面散熱:

?

? Clip銅片替代鋁帶:460um厚銅片直接焊接芯片頂部,成為主散熱通道

?

? 頂部暴露金屬焊盤:與底部漏極形成上下雙熱路徑

?

? 絕緣導熱墊片:頂部通過絕緣片與散熱器連接,電氣隔離+高效導熱

?

實測數據:TBLS009N04THSC的結殼熱阻僅0.85°C/W,比傳統單面散熱降低20%,在100A大電流下產品溫升可降低5-10°C

?

二、性能碾壓:雙面散熱的六大核心優勢

?

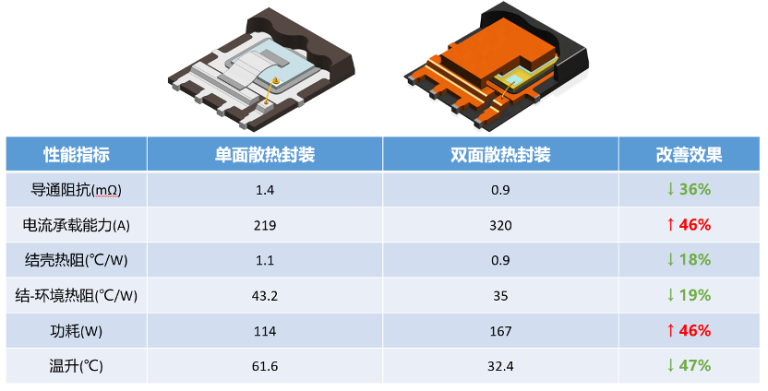

基于實測對比數據(TBLS009N04THSC vs 傳統單面封裝):

2.1 極致散熱能力

?

核心秘訣:熱量同時從芯片上下表面傳導,熱流路徑截面積翻倍。

?

案例:在24V BMS系統中,28TBLS009N04THSC并聯工作。雙面散熱使系統最高溫度從136°C降至125°CMOSFET失效率大幅降低。

?

2.2 超低阻抗延續性

?

Clip技術本身將RDS(on)壓至0.6mΩ(typ),而優秀的散熱能力確保其在高溫下仍能保持低阻抗:

?

l? 25°C時:0.6mΩ

?

l? 175°C時:僅增至1.1mΩ(溫升系數僅1.8倍,遠低于鋁帶的2-3倍)

?

2.3 高可靠性設計

?

l? 功率循環壽命:雙面散熱減小熱機械應力,實測極限>50萬次循環(傳統<10萬次)。

?

l? 抗短路能力:28TBLS009N04THSC并聯在2400A短路電流沖擊下,300ms脈沖后結溫仍控制在安全區間,而單面封裝已失效。

?

三、應用場景:雙面散熱改變這些行業

?

3.1 電池管理系統(BMS)——核心戰場

?

痛點:電動汽車BMS短路時需承受瞬間3000A+短路電流,溫升高、可靠性要求嚴苛。

?

TBLS009N04THSC解決方案:

?

l? 28-36顆并聯做充放電保護

?

l? 2400A過流測試:溫升125°C(競品136°C

?

l? 短路0.3s承受時間,比競品長50%

?

l? 頂部散熱片直接連接電池箱體,省略額外散熱器

?

客戶驗證:某頭部車企BMS方案,采用雙面散熱后,MOSFET用量減少20%,系統成本反而降低15%

?

3.2 AI服務器電源——功率密度革命

?

挑戰:GPU供電模塊電流密度>150A/in2,傳統封裝無法散熱。

?

雙面散熱價值:

?

l? 頂部散熱器直連MOSFET,熱阻降至原先一半

?

l? 效率提升1.5%,每機架年節電上千度

?

3.3 電驅逆變器——高可靠保障

?

需求:汽車主驅需頻繁啟停,功率循環>30萬次。

?

技術匹配:Clip+雙面散熱使焊點應力降低60%,功率循環壽命>50萬次,全面滿足AEC-Q101標準。

?

四、挑戰與未來:技術演進路線圖

?

4.1 當前挑戰

?

l? 成本壓力:雙面散熱增加頂部散熱工藝,成本比單面高15-20%

?

l? 設計復雜度:PCB需考慮上下雙面的電氣隔離與熱設計,對工程師要求更高。

?

l? 標準化缺失:頂部散熱焊盤尺寸、絕緣耐壓等級尚未統一。

?

4.2 銀河微電的解決方案

?

l? 工藝優化:Clip焊接良率提升至99.5%,降低制造成本

?

l? 設計工具:提供完整的電性仿真及熱仿真模型

?

l? 客戶支持:免費提供樣品及技術支持,確保雙面散熱發揮最大效能

?

五、技術展望:散熱永無止境

?

雙面散熱Clip技術不僅僅是封裝改良,而是功率半導體設計理念的升維。它用雙熱路、低阻抗、高可靠性三大支柱,支撐起下一代電力電子系統。

?

銀河微電的愿景:2026年底實現TBLS009N04THSC銷量破百萬,同步開發阻抗更低的 TBLS006N04THSC等系列產品,持續引領行業。

?

對于工程師而言,現在正是從單面到雙面的切換窗口期——在BMS、服務器、電驅等高性能應用中,雙面散熱已不是可選項,而是工程必選。對于行業而言,隨著標準化成熟和成本下降,雙面散熱將像倒裝芯片一樣,成為功率MOS的新常態。

?

雙面已來,未來可期!
